发布时间:2008-7-15 阅读:3469

高维智能通讯网关-电力规约应用

一、 概述
    随着工业的发展,对系统集成提出了更多、更深层的需求,种类繁多的设备都要求集成到用户的管理软件中。将不同通讯协议的设备转换成标准的通讯协议,然后进入管理软件成了一种较好的解决方案。我公司的通讯网关系统以其支持协议多,稳定性强等优势在市场中站稳了脚步,以下通过一个典型应用案例进行说明。

二、用户需求
    新疆某化工厂共有6个生产车间,共12条电石生产线,需要将为其供电的变电站三遥数据集成到相应生产线的监控系统中,结构如下:
1、 每条生产线都使用西门子S7-300系列的PLC完成整个生产线的控制,PLC和工控机通过工业交换机   连接起来;
2、 变电所设备可以通过IEC104通讯协议提供相关电力三遥数据,提供RJ45接口;
3、 每个车间都有3台(共18台)计算机,安装WINCC组态软件作为开发环境,组态监控画面,作为监控计算机,需要将变电所的三遥数据集成到相应生产线的监控系统中。

三、主要问题
    WINCC组态软件不提供IEC104协议的通讯驱动程序,因此无法直接将电厂的三遥数据通过组态驱动的方式集成入WINCC系统中。

四、方案实施
1、我公司为其提供一个通讯网关,首先将电厂IEC104协议的通讯三遥数据采集到该网关中,网关提供标准的OPC SERVER服务;
2、WINCC组态软件提供OPC Client通讯驱动程序,直接采集网关的OPC SERVE数据即可。
3、系统图如下:

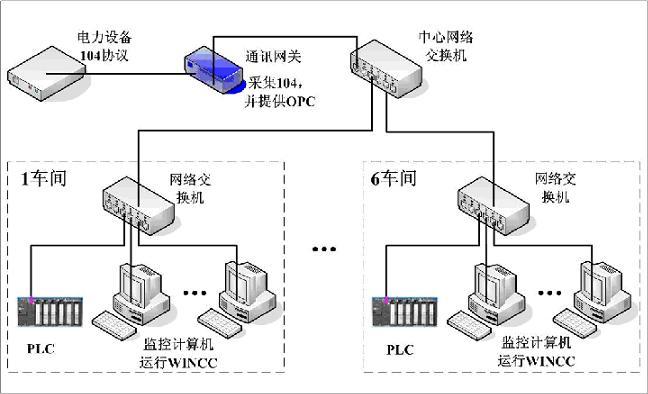

                                          图1 系统结构图

五、应用效果
    系统投入使用后,数据精确度高,稳定性好,很好的用户所要求的数据采集及转换要求,收到了用户的好评;同时将走各种不同通讯协议设备集成到一些国外组态软件的用户需求成为了一种廉价,成熟的解决方案。

六、系统特点
1、 接口丰富:网关提供串口,RJ45,Profibus,CAN总线接口等多种硬件接口,可以连接各种不同的设备;
2、 支持多种通讯协议之间相互转换:支持如各种PLC、采集模块、板卡设备、电力规约等各种通讯协议,对没有开发过的设备协议,只要提供通讯协议,通过一定的驱动开发工作,便可实现相应设备的数据通讯;
3、 支持GPRS/CDMA、数传电台、电话拨号等通讯方式;
4、 实现楼宇不同厂家设备与子系统连接;
5、 组态灵活:提供通用的组态工具,可以灵活组态设备、数据库及其他相关参数;
6、 便于维护:提供便捷的网关管理工具,及测试工具,能方便的判断并解决网关系统开发过程中的各种问题;
7、 系统稳定性好:采用稳定的工业级硬件设备,成熟的软件系统,能保证系统长时间的不间断工作;
8、 实施成本廉价:该方案的使用相对于其他解决方案来说还是比较廉价的。
