 现场总线产品 >> Protocols >> COMX100-T07板卡


产品名称:
COMX100-T07板卡
规  格:
产品备注:
产品类别:
现场总线产品

    产 品 说 明



      COMX100-T07板卡是COMX100-T05板卡的升级型号,专用于监听双路MVB总线数据,记录总线上传输的所有数据以及传输时间,计时精度高达us。板卡兼容ESD+和EMD总线类型,可同时监听双路MVB总线,且每路MVB可配置为不同总线类型。每路均支持高达4096个Process数据端口,Message Data数据,Port Status数据。在数据采集过程中,对采集数据进行8通道并行采样和CRC校验,可用于定量评估总线质量,检测故障模块。板卡使用简单,使用时无需进行任何总线参数配置。

      COMX100-T07板卡能满足客户对MVB总线底层数据无损采集、评估MVB总线质量、定位MVB通信故障的需求,为嵌入式工业MVB总线应用提供了高可靠、高效率的解决方案。



产品特性
     Ø 适用于ESD+ & EMD,对MVB总线进行无扰监听;
     Ø 支持双路MVB 总线同时监听,双路MVB采集通道完全独立,可分别配置为不同制式(ESD+   或EMD);
     Ø 每路均支持4096 个Process 端口;
     Ø 每路均支持Message Data,Port Status Data;
     Ø 使用简单,无需进行任何总线参数配置;
     Ø 无损采样获得总线上全部数据内容和传输时间;
     Ø 对总线数据进行多通道实时译码、CRC校验,并输出校验结果;
     Ø 16 位数据线访问宽度;
     Ø 3.3V 供电,接口采用LVTTL 电平标准;
     Ø 最大功耗:<1.5W;
     Ø 更小的尺寸参数:48mm X 44mm;
     Ø 接口:双排插针,DIP 2X15。


产品应用
   双路MVB总线数据同时监听
MVB总线故障诊断
MVB总线通信模块故障定位
MVB总线设备调试
列车控制应用

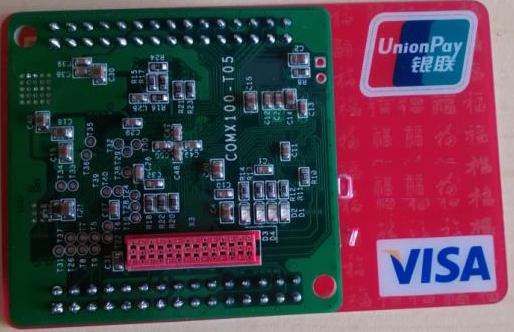

 产品外观




订购信息型号
型号
工作温度
接口
COMX100-T07
-40℃—+85℃
DIP
