 现场总线产品 >> MVB >> MVB总线数据监听卡


产品名称:
MVB总线数据监听卡
规  格:
产品备注:
产品类别:
现场总线产品

    产 品 说 明

      COMX100-T05板卡是专用于监听MVB总线数据的嵌入式板卡,其可实现对MVB总线的无扰监听,记录总线上传输的所有数据以及传输时间,计时精度高达us。板卡同时兼容ESD+和EMD总线类型。支持高达4096个Process数据端口,Message Data数据,Port Status数据。支持A/B路总线选择切换。在数据采集过程中,对采集数据进行8通道并行采样和CRC校验,可用于定量评估总线质量,检测故障模块。板卡使用简单,使用时无需进行任何总线参数配置。
      COMX100-T05板卡能真正满足客户对MVB总线底层数据无损采集、评估MVB总线质量、定位MVB通信故障的需求,为嵌入式工业MVB总线应用提供了高可靠、高效率的解决方案。

产品特性
     Ø 适用于ESD+ & EMD,对MVB总线进行无扰监听;
     Ø 支持4096个Process端口;
     Ø 支持Message Data,Port Status Data;
     Ø 使用简单,无需进行任何总线参数配置;
     Ø 无损采样获得总线上全部数据内容和传输时间;
     Ø 对总线数据进行多通道实时译码、CRC校验,并输出校验结果;
     Ø 支持MVB A/B总线选择;
     Ø 3.3V供电,接口采用LVTTL电平标准;
     Ø 最大功耗:<1.5W;
     Ø 结构小巧,尺寸参数:48mm X 50mm;
     Ø 接口:双排插针,DIP 2X15。

产品应用
 MVB总线数据监听
 MVB总线故障诊断
 MVB总线通信模块故障定位
 MVB总线设备调试
 列车控制应用

典型应用

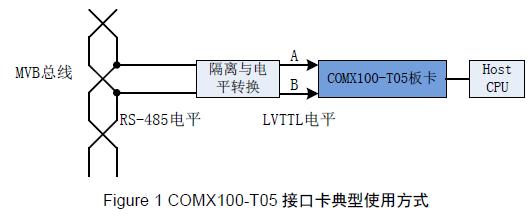

      该板卡可用于MVB总线数据采集与监测、MVB总线通信模块故障定位、MVB总线通信质量诊断、MVB总线通信误码率测量等应用场合。典型使用方式如Figure 1所示,COMX100-T05板卡的MVB总线接口为LVTTL电平标准,且为使采集板块对MVB总线不造成干扰,因此需要使用隔离与电平转换电路将MVB总线的RS485电平转换为LVTTL电平,输入给COMX100-T05板卡。通过必要的配置后,COMX100-T05板卡对总线信号进行数据采集、译码校验,并打上时间戳发送给Host CPU。



 产品外观




订购信息型号
型号
工作温度
接口
COMX100-T05
-40℃—+85℃
DIP
